PHẦN THÔ - MEP (ĐIỆN, NƯỚC, ĐIỆN NHẸ)

1. Chủng loại vật tư:

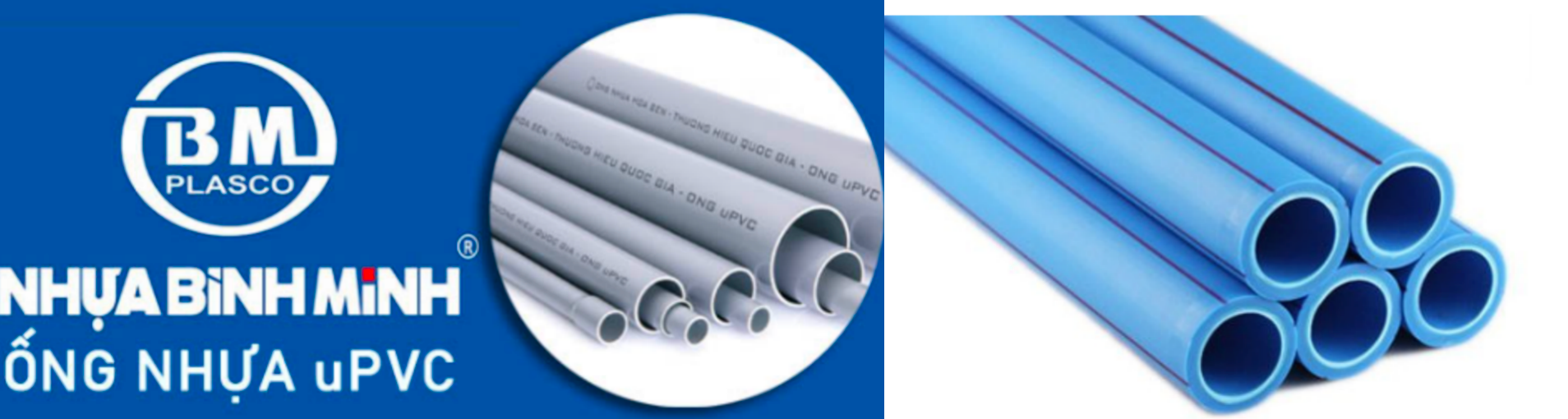

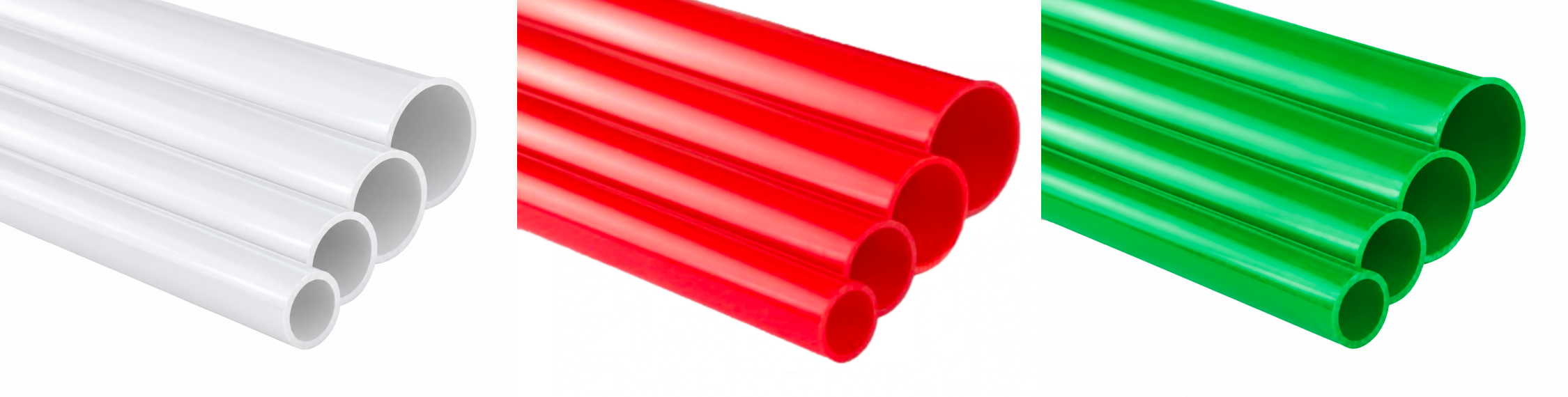

ống cấp thoát nước nóng lạnh: uPVC & PPR – thương hiệu Bình Minh
Đường kính ống cấp:Nhánh chính: D25-D34, nhánh phụ D21
Đường kính ống thoát: :
+ Hệ thống thoát nước mưa D90
+Hệ thống thoát nước thải sinh hoạt ( bao gồm nước thải lavabo và chậu rửa ) D90
+Hệ thống thoát xí D114

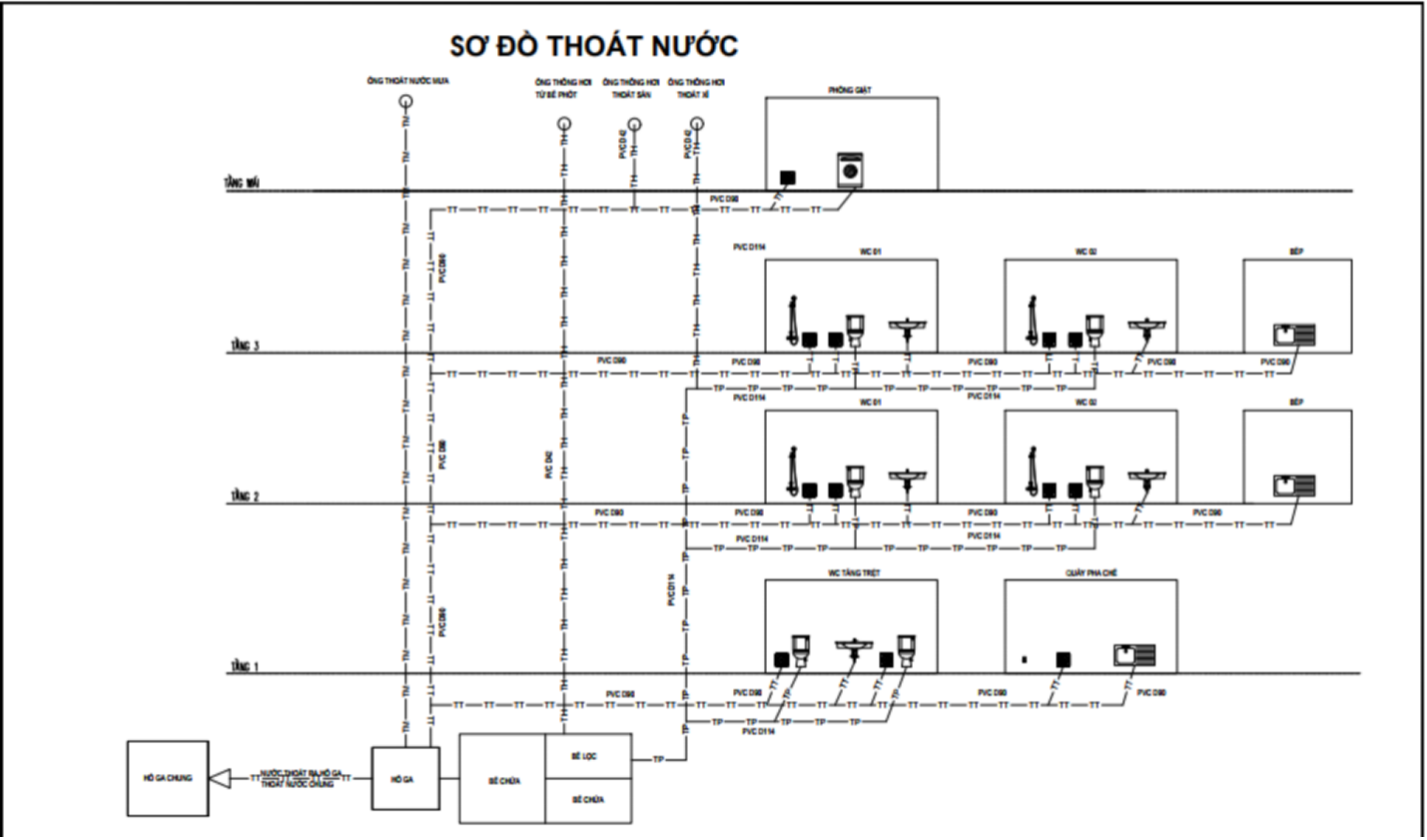

2.Thiết kế hệ thống cấp thoát nước:

Đường ống thoát nước nằm ngang phải có độ đốc tối thiểu là 1/D (D là đường kính ống). Ví dụ ống đường kính D=114 thì độ dốc tối thiểu là 1%( Dự án lựa chọn độ dốc 1.5% )
+Thoát nước thải :Thoát nước sinh hoạt và thoát nước rửa, thoát bồn tắm, máy giặt đi chung với nhau và gom thẳng về hố ga trung chuyển => sau đó thoát ra hố ga chung
+Thoát nước mưa đi độc lập, trong trường hợp mưa to sẽ thoát tốt hơn không lo nước tràn ngược vào nhà.

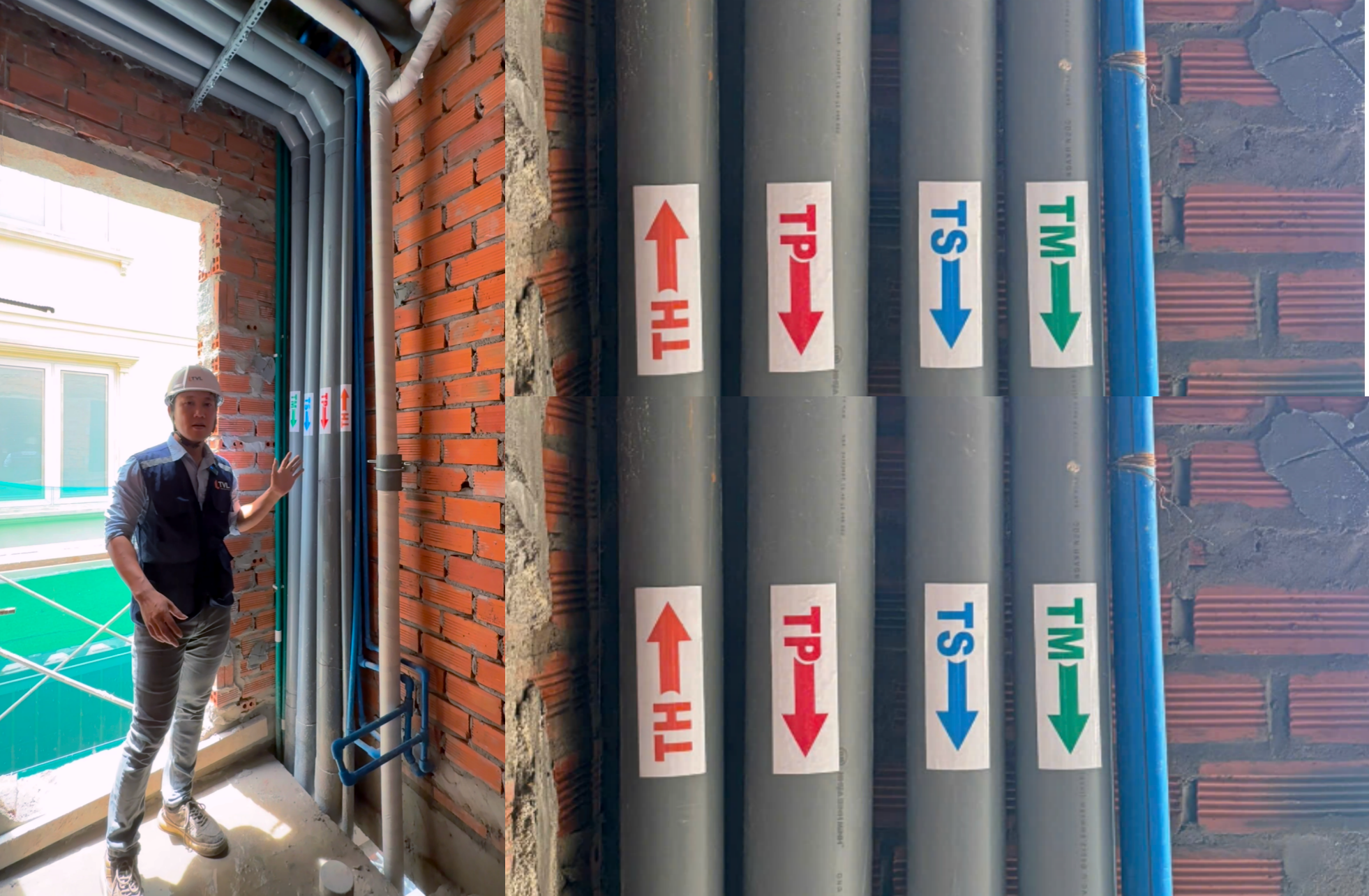

+Nguyên tắc thông hơi: Bố trí 3 ống thông hơi : 1 ống đi từ bể phốt lên mái, 1 ống thông hơi cho hệ thống thoát nước sinh hoạt và 1 ống thông hơi cho hệ thống thoát xí ( Mục đính là thoát mùi hôi và làm tăng lưu lượng dòng thoát)
+Phải bố trí các van khóa tổng, van khóa từng khu vực và van khóa cho từng phòng vệ sinh. Vì trí các van khóa nên đặt ở những chỗ thuận tiện cho việc đóng mở van sau này

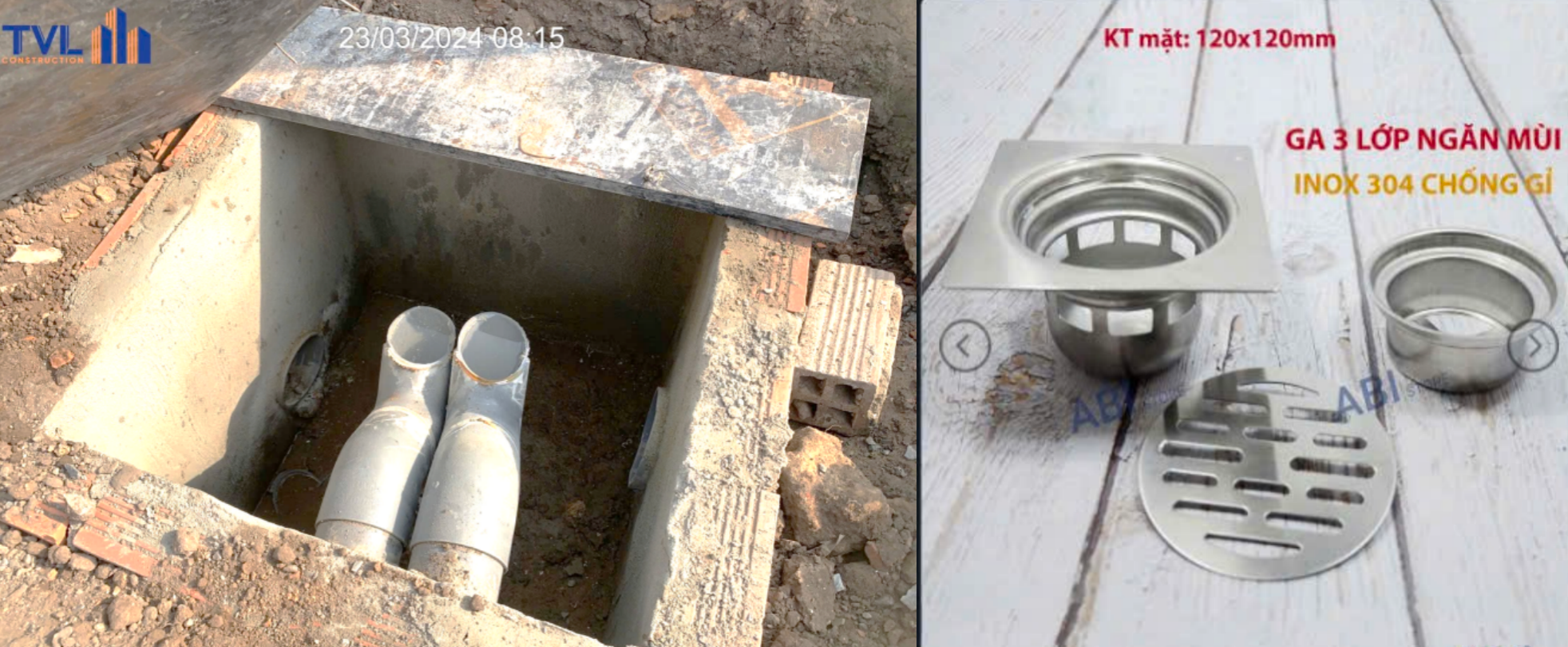

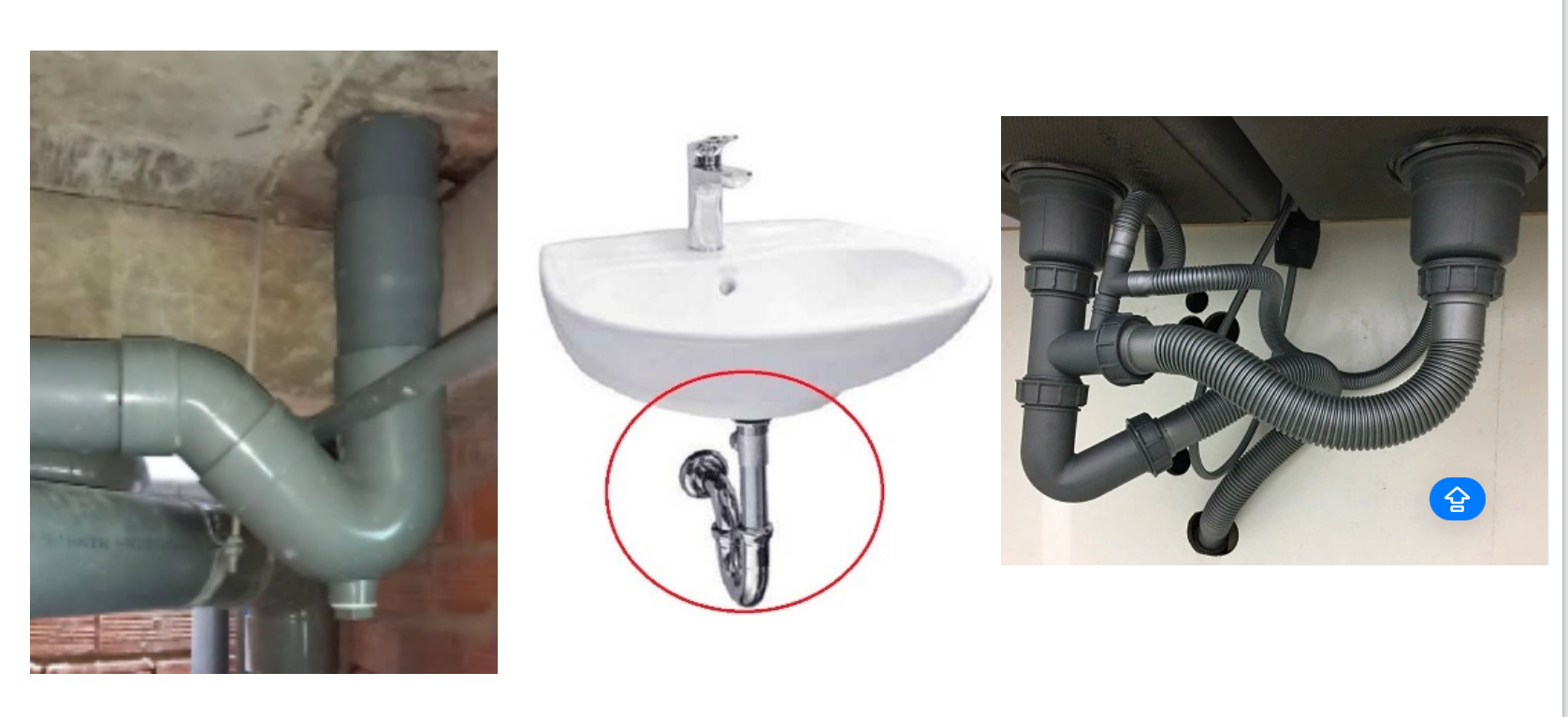

Ngăn mùi cấp 1: Bố trí con thỏ (bẫy nước) ngăn mùi, xử lý thông tắc cho phếu thoát sàn, bồn rửa, bếp, lavabo.

Ngăn mùi cấp 2: Bẫy nước ngăn mùi tại hố ga

Ngăn mùi cấp 3: Sử dụng phễu ngăn mùi chuyên dụng

- Lắp ống ống thoát tràn D34 thoát ngang trong parapet, cho khu vực sân thượng và mái (vừa thông hơi, vừa thoát tràn)

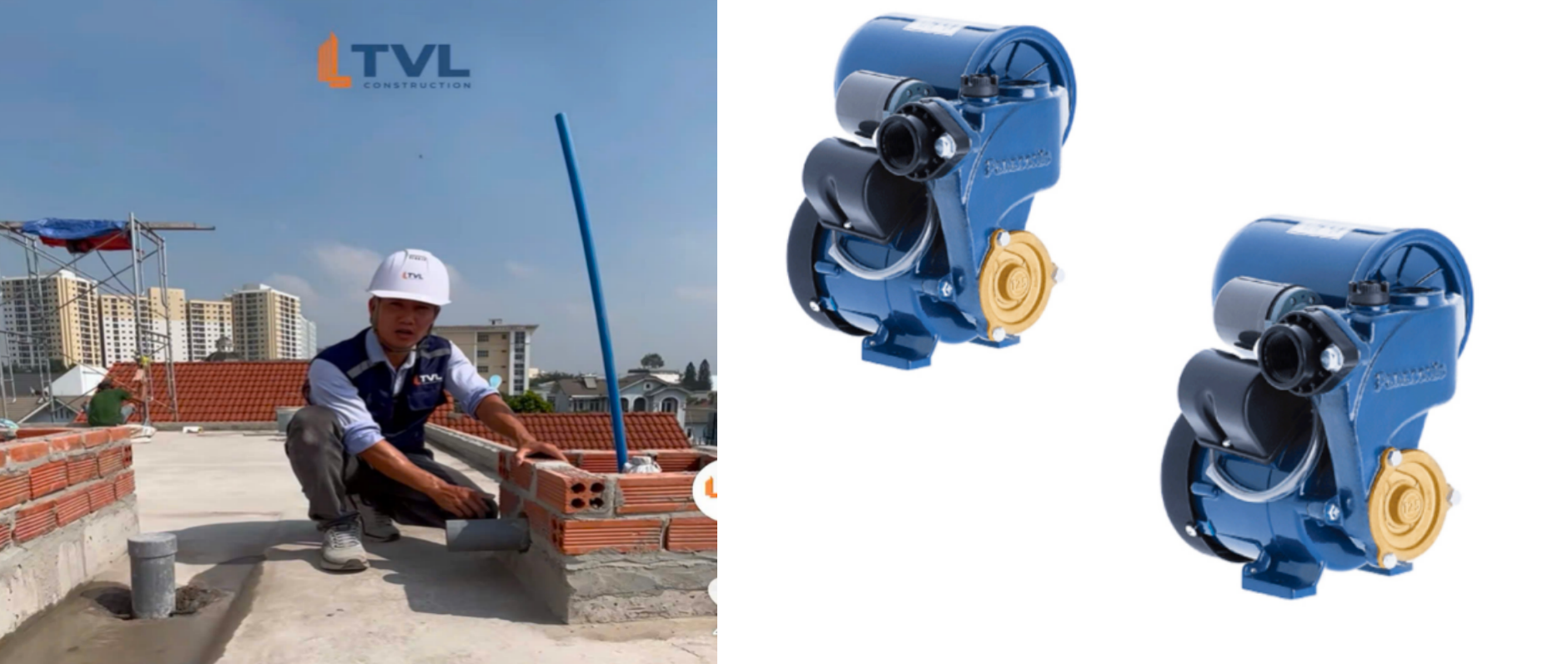

- Bố trí bơm hút nước lên mái và máy bơm tăng áp để nước chảy mạnh hơn trong quá trình sử dụng đồng thời các thiết bị vệ sinh

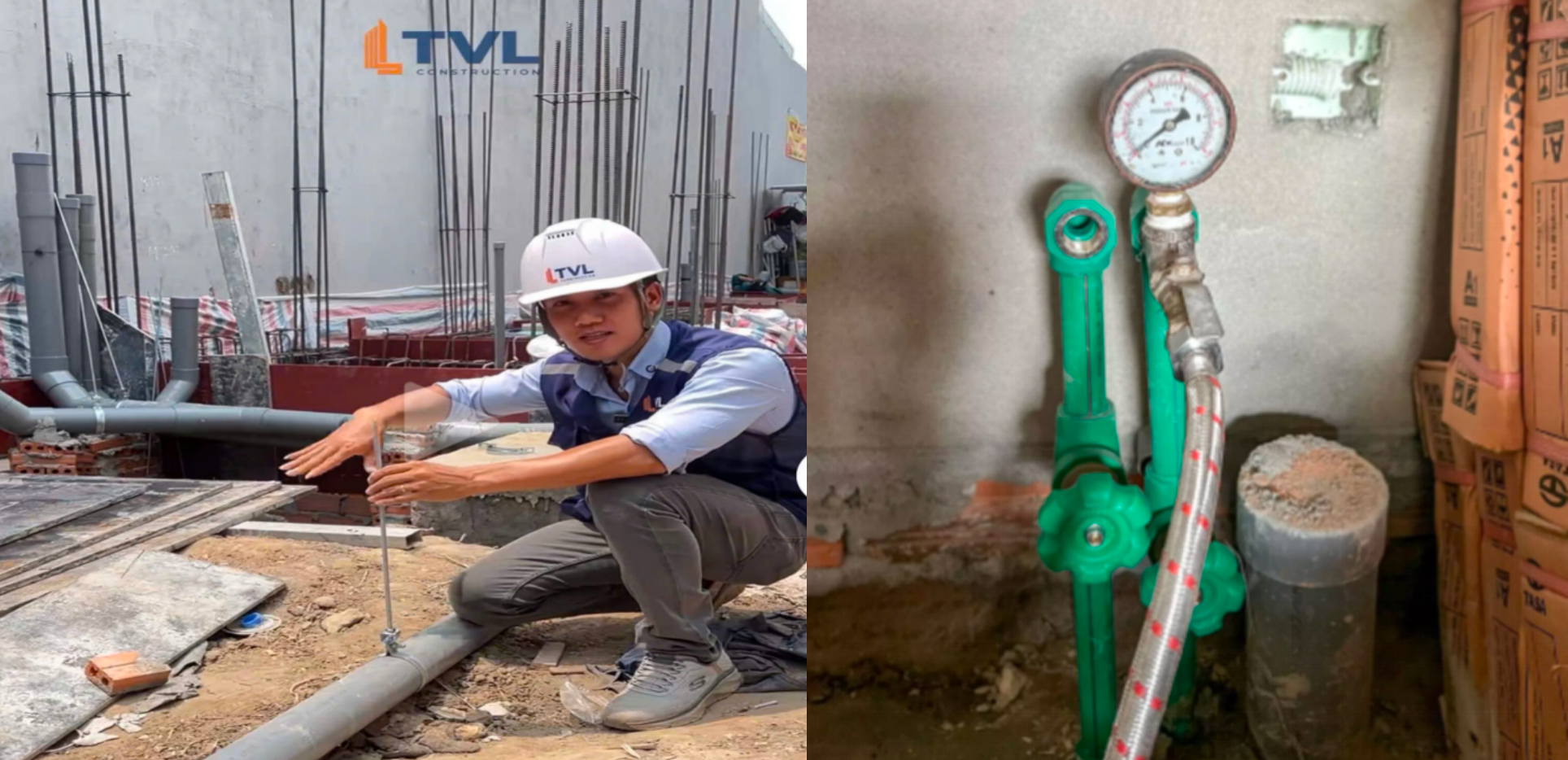

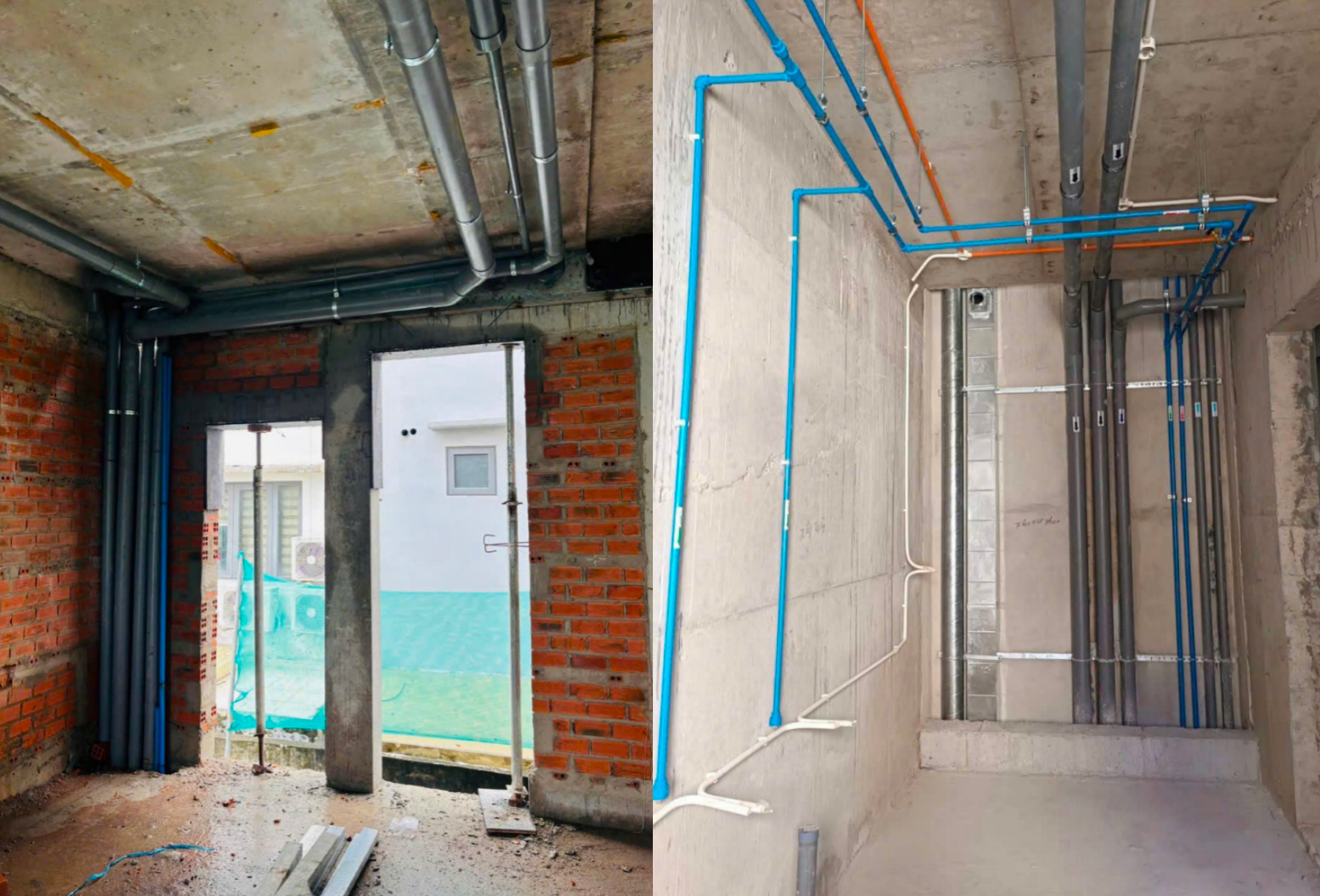

Thi công hệ thống cấp thoát nước

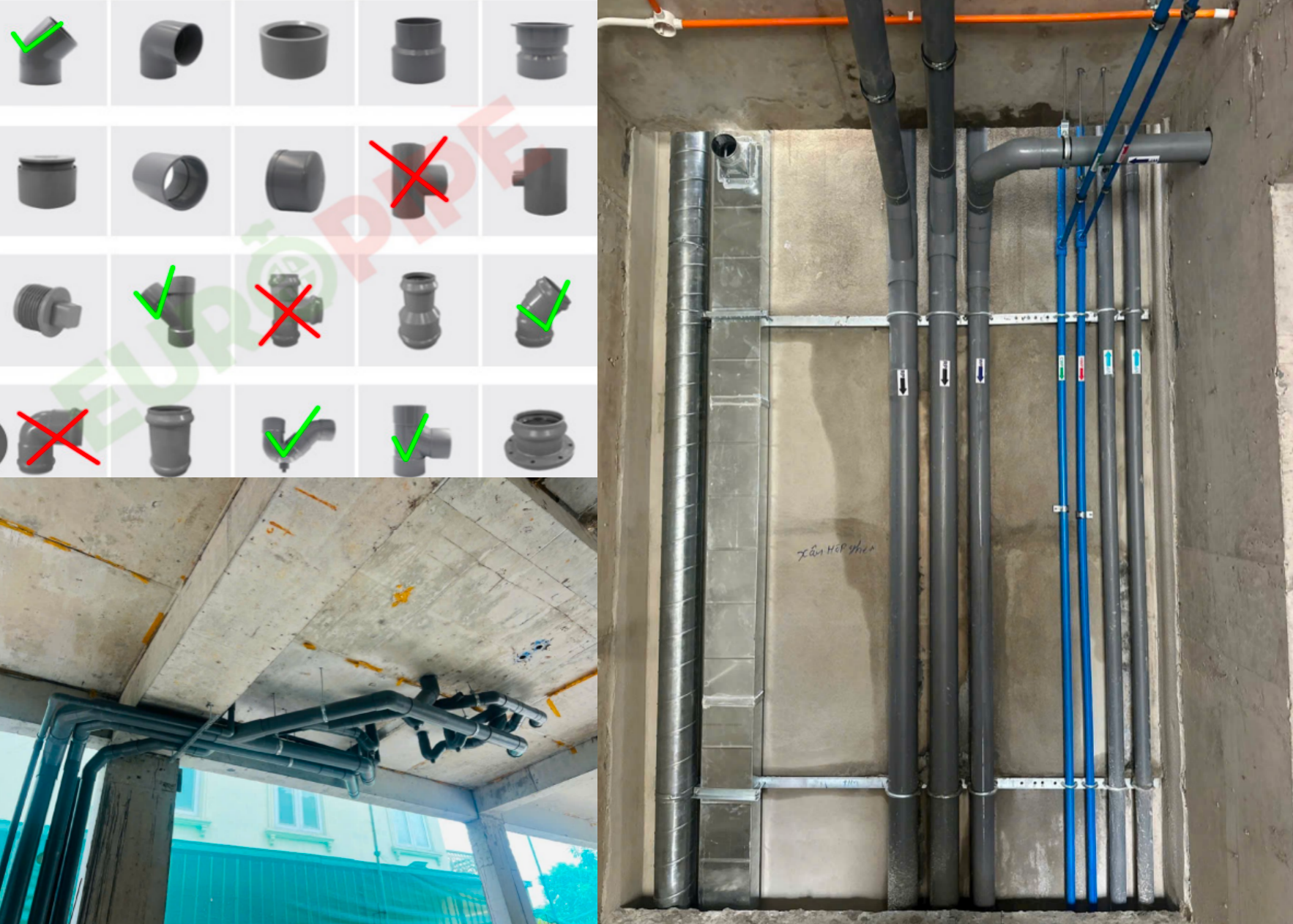

Không được lắp đặt nối chữ " T “ “Co” trong hệ thống nước thải , trừ khi dùng cho ống thoát khí.
Hạn chế nối cho các đường ống nằm ngang trong hệ thống nước thải .
